插入式电磁流量计安装步骤和要求

www.njsyf.com 发布于：2015-9-28 20:56:07 点击量：

一、插入式电磁流量计安装方式

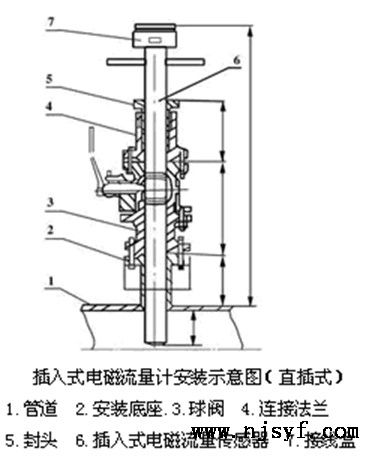

（1）、垂直安装，传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。

插入式电磁流量计安装步骤和要求1

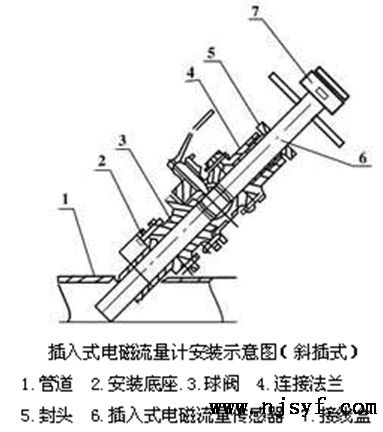

（2）倾斜安装，其传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。

插入式电磁流量计安装步骤和要求2

二、插入式电磁流量计传感器插入点方法

1、插入到被测管道的中心轴线上（即1/2倍的管径）

2、插入到管道内壁为管道的1/4处。
