电磁流量计闸阀、弯管、误差、电极位置

 实流试验是在称重法水流量标准装置上进行的，试验仪表为口径100mm的电磁流量计。图中“正常安装"是指仪表前置直管段长度≥10D，后置直管段≥5D，其试验数据即为参比值。“水平安装"是图示前置直管段不足5D，仅为3.5D，电极轴对传统的水平安装姿势(X－X)。“垂直安装"也是图示直管段尺寸，电极轴对传统的垂直安装姿势(Y－Y)。

流量计满度流量为150m3/h，试验流速范围为0.32～5.3m/s，测试五个流量点。从图6－6试验数据可见：“正常安装"试验的最大误差为－0.2％；“垂直安装"时为－1.2％；“水平安装"时为＋1.6％；“45°安装"时为0.5％。也就是说“水平安装"与参比值相比最大附加误差为1.65％，“垂直安装"时为－1.2％，而“45°安装 "时仅为0.65％。

本安装条件的的试验证明，传感器电极轴线成“45°安装"可比传统的水平安装姿势附加误差减小1％左右：电极轴对弯管弯曲平面成45°夹角时，流动扰动影响可大幅度降低，这是由于流速分布的变化改变了原感应电势对两电极所起的作用。

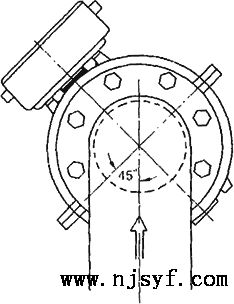

图6－3 与弯管的45°安装方法

图6－4  与闸阀的45°安装方法

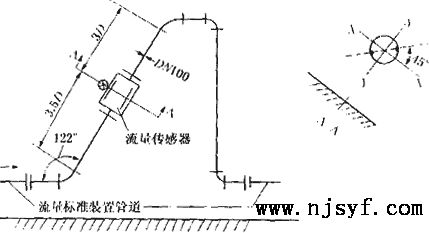

图6－5  安装尺寸和电极位置

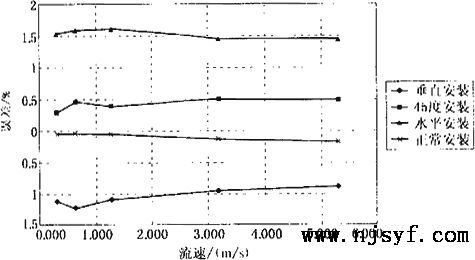

 图6－6 各种安装误差
