锅炉蒸汽流量计(旋进旋涡流量计)在运用中, 的确战胜和处理了传统差压外表诸多的缺陷和缺乏, 得到了广大用户的好评。可是也呈现了某些疑问, 最遍及的疑问是在丈量蒸汽流量上。
在间歇用汽的工况下管道停汽时期, 有时外表总有大小不等的虚伪流量显现, 查看锅炉蒸汽流量计也的确有差压存在。即便装置标准合理、零点调整正常, 此疑问依然存在。
特别是丈量湿饱满蒸汽时, 这种疑问更是突出。只能经过添加小信号切除值来处理, 可是常常致使正常流量被切掉。

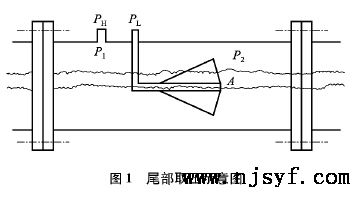

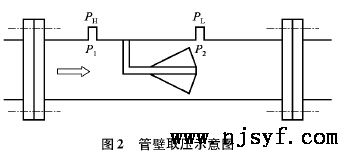

在锅炉蒸汽流量计对V 锥尾部取压致使丈量蒸汽虚伪流量的疑问上, 对其构造进行了改善, 将负压端丈量口改到管壁上, 并将这种方法称为“ 管壁取压” , 如图1为尾部取压构造, 图2为管壁取压构造。
锅炉蒸汽流量计使用管壁取压处理了上述疑问。
图1 中, PH , PL 为正、负取压口的压力信号;P1 ,P2 为V 锥管段内的压力。
管壁取压的锅炉蒸汽流量计, 改变了负压检查口的方位, 本来的取压构造负压丈量口坐落锥体尾部。
负压经过丈量管传递到变送器, 这个传递进程, 在丈量饱满蒸汽或湿气体时, 凝析出来的水积存在负压丈量管中, 会影响负压传递, 致使失真,致使在技术阀门封闭后, 流量计有虚伪流量显现。
管壁取压构造改变了尾部取压口的方位, 与正压相同在管壁取压, 消除了负压丈量管的传递差错,确保外表丈量精度。
