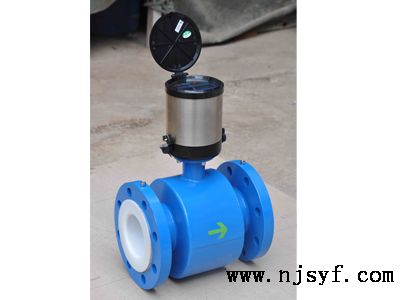

电池供电电磁流量计

一、工作原理

  电磁流量传感器是使用法拉第电磁感应定律制成的，当导电液体沿丈量管在交变磁场中做与磁力线垂直方向运动时，导电液体切开磁力线发生感应电势，在与丈量管轴线和磁力线彼此垂直的管壁上安装了一对电极，该电极把发生的感应电势检出。此感应电势与流量成正比，测出该感应电势就可导出经过传感器的流量。此流量信号（感应电势）输入转换器经放大转换成与流量信号成正比的数字量信号，由此完成流量丈量。

二、组成结构

电池供电电磁流量计由电磁流量转换器和电磁流量传感器两部分组成。

 电磁流量传感器：传感器首要作用是把流量信号成为电信号，它又由丈量管、电极、外壳等组成。

电磁流量转换器：转换器的首要作用是把传感器送来的电信号经内部处置后变为数字量信号，由此完成流量的丈量。电池供电电磁流量计布局图1转换器 2传感器

三、功能

电池供电电磁流量计选用特别规划的传感器励磁系统，和高性能锂电池供电系统，并选用了 16位嵌入式超微功耗处置器，具有以下功用：

1、全数字量信号处置，丈量安稳、丈量精度高抗搅扰能力强

2、主动双向流量丈量、现场瞬时流量、正反向累计总量显现

3、自确诊毛病报警

4、GSM数据无限远传

用户经过强壮的GSM/GPRS远程管理软件系统可完成流量数据的无线远传，存储等功用。

四、技术指标

公称通径：DN10-DN1200 DN150-DN6000（可选刺进式电磁流量计）

公称压力：0.6～4.0Mpa（特别压力可定制）

精 确 度：±0.2%、±0.5%

丈量规模：0.02～8m/s

丈量介质（电导率）：〉20μs/cm

介质温度：-20℃～180℃

环境温度：-10℃～160℃

环境湿度：≤95%（相对湿度）

供电办法：3.6V/DC内置锂电池供电，接连作业时间5-10年 （3.6V、12V）

电极资料：316L不锈钢，HC、HB、钛、钽、铂、铱合金

衬里资料：氯丁橡胶、聚氨脂橡胶、PTFE、F46、PFA

连接办法：法兰式、刺进式、夹持式（可选）

布局形式：一体型、分体型 （可选）

防护等级：IP68 、IP65（可选）

显现办法：LCD大屏幕液晶显现瞬时流量、流速、（压力），正、反向累积总量以及报警提示符

输出信号：脉冲输出0.0001-10，频率输出1-1000HZ恣意设置（无源光耦输出）

通讯办法：GSM/GPRS无线数据远传（短信形式数据包）

五、特色 1.专为水工业规划，满足城市供水确保精确的水费计算，广泛应用于城市供水（冷水）、城市取暖（热水）、污水处置、水利工程等行业。不受水质搅扰，无环绕、阻塞表象，简直无压力丢失，可长时间可靠接连作业。格外适用于大流量供热。

2.选用特别规划的传感器励磁系统和智能化的系统，并选用了16位嵌入式超微功耗处置器，全数字量信号处置，作业安稳、丈量精度高、抗搅扰能力强等特色，完成主动双向流量丈量，现场瞬时流量，正反向累计总量显现，自确诊毛病报警，GSM/GPRS数据无线远传等功用，用户经过强壮的GSM/GPRS远程管理软件系统可完成流量数据的无线远传、存储等功用。并能完成3.6V/12V或220V多路电源的主动切换。

3.在精确计量的基础上，外表和操控部分集为一体，完成管路的主动堵截与接通操作。智能电动调节阀门在开启时动作缓慢，避免了液体流速过快，对外表自身形成损坏，避免危险事故的发作。阀门的开启需求用户预先付费。当用户余额不足时，系统会主动向用户手机上发送短信，提示用户赶快充值；当用户无余额时，系统主动发送指令，关闭阀门，堵截管路。待用户充值后，阀门主动开启，接通管路。

4.电磁流量计是大用水户丈量升级的重点考虑挑选

水是宝贵且不可再生的资源，在发起节能降耗的今天，它需求被有用的丈量和操控。计量的精确和公平，有用的监督和操控，是节约用水、削减浪费的基本手法，供水公司施行精确公平的交易计量、完成大用户计量和监控，施行区域计量办法削减漏失，是供水公司提高经济效益的直接办法。电池供电电磁流量计为到达上述目的提供简单和直接手法。

在管网供水中，越来越多的流量计用于大用水户计量、区域计量系统中，以削减漏失率。完成在管网中的漏耗监控，需求对用水量较低的夜间进行监测。

能够提供双向的高精度丈量，是漏损检测的抱负流量计。同时，出色的重复性，确保只有真正的流量骤变才被检测。

优点

1、微功耗规划，五节 3.6V 锂电池，接连作业 5~10 年，并且替换电池方便。

2、显现器选用 LCD 大屏幕液晶显现器，可显现瞬时流量、流速（管道压力）、正反向累计总量以及报警提示符等多项流量参数。

3、丈量管内无可动及阻力部件，不会发生环绕、阻塞表象，简直无压力丢失，可长时间可靠接连作业。

4、丈量规模宽：流速丈量规模可达 0.05m/s~10m/s。

5、丈量精度高：±0.5% ~ ±1.0%。

6、丈量安稳：丈量精度不受被测介质温度、压力、粘度、密度等物理参数变化的影响。

7、具有脉冲输出及 GSM 无线数据远传的功用。

8、具有数据保留功用，最多可保留 1000 组流量数据，并且数据存贮时间之隔可恣意设置以及数据查询。
